Главный распределительный щит

Главный распределительный щит (ГРЩ) — устройство, которое принимает и распределяет электрическую энергию на объекте. Его применяют в различных зданиях или частях зданий, оснащают им жилые и производственные помещения. ГРЩ используют в комплектации трансформаторных подстанций.

ГРЩ выполняет следующие основные функции:

• Принимает, учитывает и распределяет электрическую энергию переменного тока (частота 50 Гц, напряжение 220/380 В).
• Защищает линии от перегрузок и замыканий.
• Собирает сведения, которые может использовать оператор для управления оборудованием со своего рабочего места.

Устройства защитного отключения (УЗО) и автоматические выключатели в комплексе распределительного щита отвечают за безопасность и предотвращают аварии. Механические и цифровые счетчики учитывают расход электричества.

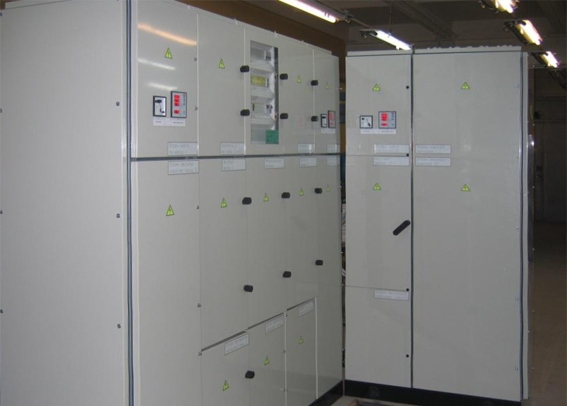

Устройство главного распределительного щита

Конструкция щита включает в себя три основные панели: вводную, секционную и распределительную (линейную). Оборудование с одним вводом состоит из вводной и линейной панели. Конструкция, имеющая 2-3 ввода, более сложная, в ее состав входят две или три вводные, секционные и линейные панели. Секции при необходимости можно переносить в разобранном виде. Стойки автоматического ввода резерва (АВР) могут располагаться отдельно друг от друга. В конструкции ГРЩ есть кабельные или шинные вводы, они могут располагаться снизу или сверху.

По степени защиты данные устройства могут быть открытого типа (степень защиты IP00 по ГОСТ 14254-96) и закрытого: полностью или частично (степень защиты IP31 и более высокие степени).

Техническое оснащение главного распределительного щита позволяет:

• Осуществлять контроль нагрузки и напряжения на вводах.
• Не допускать перегрузок и замыканий в контрольно-измерительной и силовой сети, в индикации.
• Контролировать учет электрической энергии.
• При отсутствии напряжения на главной линии автоматически включать в работу резервный ввод электричества.
• Устранять ошибки включения.
• При отсутствии электричества на вводах и отклонении от норм ГОСТ автоматически включать независимые установки (газопоршневые и дизельные).
•

Правила устройства электроустановок (ПУЭ) допускают использование в качестве ГРЩ устройства низкого напряжения или вводно-распределительные устройства (ВРУ).

В компании «Хэлмет» вы можете купить распределительный щит или заказать его изготовление по индивидуальным параметрам. Мы проводим установку и все необходимые пусконаладочные работы по доступным ценам.

Цена главного распределительного щита зависит от двух факторов. Во-первых, от объема поставки. На большую партию предоставляются скидки. Во-вторых, на стоимость влияют особенности объекта, на котором будет использоваться щит. При сборке оборудования мы учитываем все технические условия объекта и пожелания заказчика.
