Компания «Хэлмет» предлагает широкий ассортимент распределительных шкафов собственного производства, среди которых есть такие разновидности как ПР, ШРС, ШР, ШРУ.

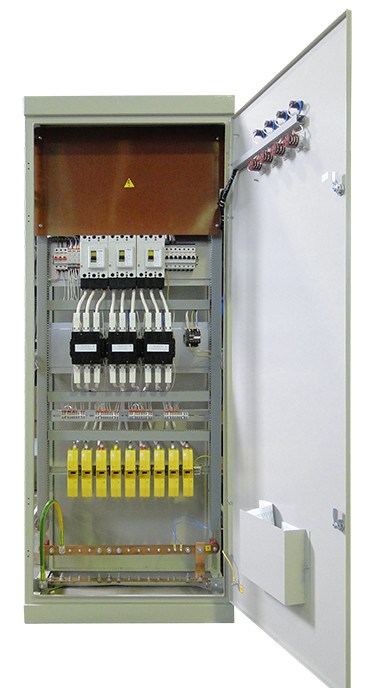

Пункты распределительные ПР учитывают и перераспределяют электрическую энергию в общественных и жилых строениях. Защищают электрические цепи от перегрузок, утечки и коротких замыканий. Характеристики заземления сети, в которой используются силовые шкафы, должны соответствовать требованиям ГОСТ Р50571.3-94, МЭК 364-4-41-92. Степень защиты шкафа при закрытых дверцах — IP54. Оборудование устанавливают в ниши или вешают на стены.
Оборудование серии ПР применяют при напряжении 200 или 380 В в трехфазных электросетях и при напряжении 220 В переменного тока — в однофазных. При поступлении сигнала от датчика пожарной безопасности срабатывает автоматическое отключение ввода.
Шкаф ШРС
Пункты распределительные ШРС принимают и перераспределяют электрическую энергию. Они предназначены для эксплуатации в электросетях с номинальным током до 250 и 400 А, с напряжением 220 или 380 В.
На массивное чугунное основание этого оборудования прикреплен корпус из листовых металлических панелей, защищенных покрытием из порошковой краски. Ввод в зависимости от желания заказчика располагается в нижней или в верхней части изделия.
Ток короткого замыкания на вводе НКУ не должен быть выше 25 кА. Изоляция выносит нагрузку в 660 В переменного тока. Отходящие линии защищают предохранители нескольких типов:
Номинальный ток шкафа. | Выдерживаемый ударный ток (не менее): |
250А | 10 кА |
400А, 600А | 25 кА |
Пункты ШРС следует эксплуатировать на высоте не более 2 км от уровня моря, в условиях, указанных в ГОСТ 15150-69 УХЛ.
Релейный шкаф применяют для учета и переноса электрической энергии, для защиты электросетей от перегрузок и коротких замыканий. Изделие может иметь 1 или 2 независимых входа.
В оборудование встроена антивандальная защита. Металлический корпус покрыт порошковой краской. Одностворчатые двери фиксируются под углом 45 или 90 градусов и снабжены штанговыми запорами и внутренним замком. Слой из алюминия и вспененного каучука обеспечивает дополнительную теплоизоляцию. Устройство может снабжаться розеткой для телефона, температурным датчиком, осветительным плафоном, силовой розеткой и лампой с пятиметровым шнуром.
Рабочее напряжение для пункта ШРУ не должно превышать 380 В, значение номинального тока — 25-630 А. Шкаф обладает одной или двумя входящими и отходящими цепями. Вспомогательные электрические цепи работают с напряжением 220 В.
Корпус из металлических пластин закреплен на прочном чугунном основании. Ввод в зависимости от технического задания находится в нижней или в верхней области изделия. Шкафы ШР принимают и перераспределяют электричество. Используются в сетях с напряжением 220 или 380 В, с током не выше 250 и 400 А в зависимости от модификации. На вводе НКУ допускается ток короткого замыкания не более 25 кА. Изоляция выдерживает напряжение 660 В. Отходящие линии защищают предохранителями нескольких типов:
Предохранитель ПН2-400 имеется на вводе пунктов распределительных модели ШР 11.
Изделие выдерживает следующие ударные токи:
Тип |
Номинальный ток (А) |
Тип и количество групп предохранителей на отводящих линиях |
||
НПН-2-60 |
ПН-2-100 |
ПН-2-250 |
||
20У3 -50У3 |
250 200 |
5 |
— |
— |
21У3 -51У3 |
250 200 |
— |
5 |
— |
22У3 -52У3 |
250 200 |
2 |
3 |
— |
-23У3 -53У3 |
400 |
8 |
||
-24У3 -54У3 |
400 |
8 |
||
400 |
8 |
|||
400 |
3 |
2 |
||
27У3 -57У3 |
400 |
5 |
2 |
|
26У3 -56У3 |
400 |
v |
5 |
|
25У3 -55У3 |
400 |
4 |
4 |
|
28У3 -58У3 |
400 |
2 |
4 |
2 |
400 |
6 |
2 |
Параметры щитов ШР-11
Тип |
Номин. ток (А) |
Тип и количество групп предохранителей на отводящих линиях |
||
НПН-2-60 |
ПН-2-100 |
ПН-2-250 |
||
-73701-22У3 -73701-54У2 УХЛ3 |
250 200 |
5 |
— |
— |
-73702-22У3 -73702-54У2 УХЛ3 |
250 200 |
— |
5 |
— |
-73703-22У3 -73703-54У2 УХЛ3 |
250 200 |
2 |
3 |
— |
-73504-22У3, УХЛ3 |
400 |
8 |
||
-73505-22У3, УХЛ3 |
400 |
8 |
||
-73506-22У3, УХЛ3 |
400 |
8 |
||
-73707-22У3, УХЛ3 |
400 |
3 |
2 |
|
400 |
5 |
2 |
||
-73708-22У3, УХЛ3 |
400 |
v |
5 |
|
-73509-22У3, УХЛ3 |
400 |
4 |
4 |
|
-73510-22У3, УХЛ3 |
400 |
2 |
4 |
2 |
-73511-22У3, УХЛ3 |
400 |
6 |
2 |
Вы можете уточнить все свойства и параметры изделий у специалистов компании «Хэлмет». Вся поставляемая продукция сертифицирована и соответствует современным нормативным требованиям. Мы предлагаем техническую поддержку, комплектацию в установленные сроки, доставку оборудования, доступные цены и скидки.
