Панели распределительных щитов ЩО70

Панели ЩО 70 и ЩО 91 применяются в комплексах распределительного оборудования с нейтралью глухозаземленного типа, которые предназначены для линий переменного трехфазного тока напряжением 220 и 380 В. Панели оснащены шинными  кабельными вводами, а также аппаратурой, предохраняющей от коротких замыканий и перегрузок.



Электродинамическая устойчивость ошиновок изделий к токам короткого замыкания — 30 либо 50 кА. Аппаратуру со значением 30 кА применяют для оснащения оборудования подстанций с мощностью 630 кВА, со значением 50 кА — для щитов мощностью выше 630 кВА.

Серии ЩО 70 и ЩО 91 соответствуют требованиям ТУ 36-2670-84 и имеют степень защиты IP20. Корпус оборудования изготовлен из металла, защищенного порошковой светло-серой краской.

Расшифровка обозначений ЩО 70 и ЩО 91 11-2-33-УЗ:

Схемы и вариации ЩО 70, ЩО 91

Тип панели Элементы на схеме Электродинамическая
стойкость к
токам
коротких
замыканий
Габаритные размеры
(в/д/ш), мм.
Обозначение Наименование
Линейные панели
ЩО70-1-01УЗ РА1, РА2

РАЗ, РА4

QS1, QS2

QS3, QS4

F1...F6

F7...F12

Т1, Т2

ТЗ, Т4

Амперметры 100/5А

Амперметры 200/5А

Разъединители 100А

Разъединители 250А

Предохранители 100А

Предохранители 250А

Трансформаторы тока 100/5А

Трансформаторы тока 200/5А

30 кА 2200x800x600
ЩО70-2-01УЗ 50 кА 2200x800x600
ЩО91-1-01УЗ 30 кА 2000x800x600
ЩО91-2-01УЗ 50 кА 2000x800x600
ЩО70-1-02УЗ РА1...РА4

QS1...QS4

F1...F12

Т1...Т4

Амперметры 200/5А

Разъединители 250А

Предохранители 250А

Трансформаторы тока 200/5А

30 кА 2200x800x600
ЩО70-2-02УЗ 50 кА 2200x800x600
ЩО91-1-02УЗ 30 кА 2000x800x600
ЩО91-2-02УЗ 50 кА 2000x800x600
ЩО70-1-03УЗ РА1, РА2

РАЗ, РА4

QS1, QS2

QS3, QS4

F1...F6

F7...F12

Т1, Т2

ТЗ, Т4

Амперметры 25Q/5A

Амперметры 400/5А

Разъединители 250А

Разъединители 400А

Предохранители 250А

Предохранители 400А

Трансформаторы тока 200/5А

Трансформаторы тока 400/5А

30 кА 2200x800x600
ЩО70-2-03УЗ 50 кА 2200x800x600
ЩО91-1-03УЗ 30 кА 2000x800x600
ЩО91-2-03УЗ 50 кА 2000x800x600
ЩО70-1-04УЗ РА

QS

F1...F3

Т

Амперметр 600/5А

Разъединитель 600А

Предохранители 600А

Трансформаторы тока 600/5А

30 кА 2200x800x600
ЩО70-2-04УЗ 50 кА 2200x800x600
ЩО91-1-04УЗ 30 кА 2000x800x600
ЩО91-2-04УЗ 50 кА

2000x800x600

Компания «Хэлмет» предлагает широкий ассортимент изготовленного на современном производстве электротехнического оборудования. Мы применяем в производстве комплектующие ведущих компаний, учитываем особенности объектов и индивидуальные требования заказчиков. Специалисты «Хэлмет» проконсультируют вас по поводу особенностей электротехнических изделий, сроках изготовления и поставки. Вся поставляемая продукция сертифицирована и соответствует современным нормативным требованиям. Мы предлагаем техническую поддержку, комплектацию в установленные сроки, доставку оборудования, доступные цены и скидки. Компания занимается не только производством электрощитового оборудования, но и продажей электротехнической и кабельно-проводниковой продукции.

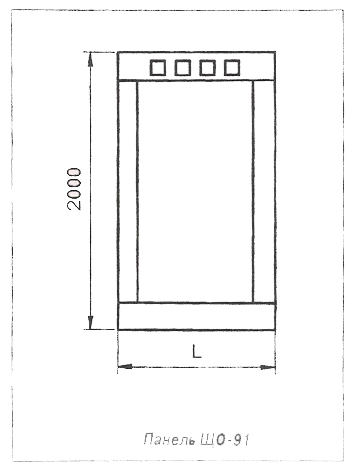

ShO91
