Щит АВР

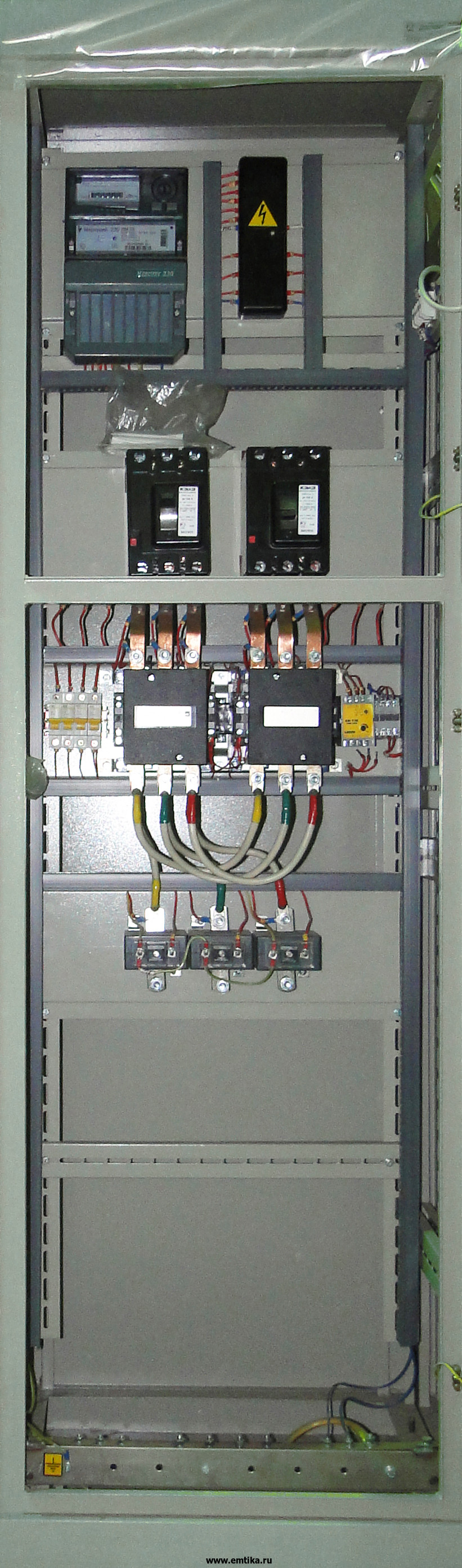

Щиты автоматического ввода резерва АВР контролируют напряжение, исчезновение, перекос и порядок смены фаз, контролируют работу вводов и показывают неполадки в фазах напряжения. Они также распределяют и защищают кабельные линии и электрическое оборудование от коротких замыканий и перегрузок.

Оборудование АВР подает от одного из источников питания напряжение в 380 В. Если возникают неполадки на основном вводе, то происходит автономный переход питания на резервный.

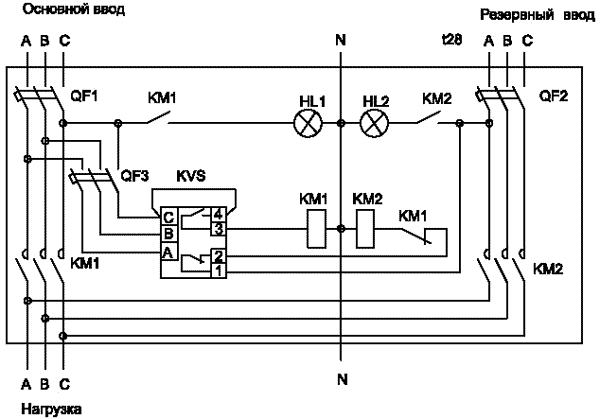

Принципиальная электросхема трехфазных щитов АВР:

Щиты АВР используются с несколькими типами вводов:

• Преимущественно основной ввод. Если напряжение на ведущем вводе исчезает (пропадает 1 фаза, некорректно чередуются фазы, фазные напряжения ассиметричны), то автоматически включается резервный источник. Когда напряжение в основной сети восстанавливается, возврат работы происходит обратно на нее.
• Равнозначные вводы. При такой настройке питание оборудования происходит от двух автономных источников. Если напряжение на одном вводе исчезает, то автоматически включается второй. Когда работа на первом восстанавливается, то возврата на него не происходит — в случае необходимости переключать нужно вручную. Когда исчезает напряжение на втором вводе, то также в работу включается первый.
• Автономные вводы. Это когда каждый источник питания устройства работает в независимом режиме. Если какой-то вывод отключается, то потребители электроэнергии присоединяются к рабочему вводу.
•

  Разновидности исполнения щитов АВР

  1. Оборудование серии ЩАП. Автоматически переключает электроприборы на резервный источник, если напряжение в главном пропадает. Когда питание в основной сети восстанавливается, происходит возврат системы в прежнее состояние.

     Исполнения щитов серии ЩАП:

     • ЩАП-12 (10–16 А);
     • ЩАП-23 (25 А);
     • ЩАП-33 (40 А);
     • ЩАП-43 (АВР и УАВР, 63 А);
     • ЩАП-43М (63 А);
     • ЩАП-53 (100 А).

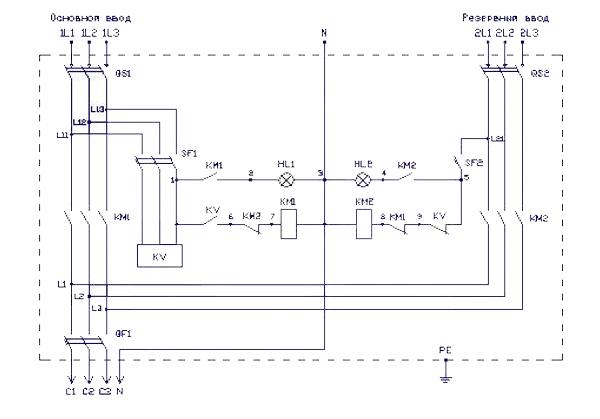

     Принципиальная электросхема щитов АВР серии ЩАП:

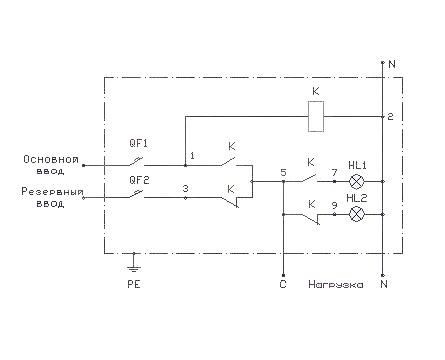

  2.
     1. Оборудование серии ЗАВР. Автоматически переключает электроприборы на резервную сеть при пропаже напряжения в главном источнике. При восстановлении питания в основной сети происходит возврат в прежнее состояние.

        Исполнение щитов серии ЗАВР:

        • 3АВР-100-0-30 (до 100 А);
        • 3АВР-160-0-30 (до 160 А);
        • 3АВР-250-0-30 (до 250 А);
        • 3АВР-400-0-30 (до 400 А);
        • 3АВР-630-0-30 (до 630 А).
