Щит квартирный (ЩК) учитывает и распределяет электрическую энергию внутри небольших домов и квартир. В устройства типа ЩК встроены аппараты защиты отходящих линий (АЗОЛ) с расцепителями (тепловыми и комбинированными). Они дополнительно защищают линии от коротких замыканий и перегрузок.
Оборудование работает от переменного трехфазного тока с напряжением 220 или 380 вольт, при частоте 50 Гц. Согласно указанным в ГОСТ Р 50571,2 правилам для заземления пригодны системы TN-S, TN-C-S.
Степень защиты щита квартирного согласно ГОСТ 14254 — IP30. Он может использоваться в климатических условиях четвертого класса по ГОСТ 14254 (УХЛ). Срок службы оборудования — не менее 25 лет. В процессе эксплуатации допускается замена отдельных проводов и приборов. Изделие признается непригодным для дальнейшей эксплуатации, если более 50 % установленных в нем аппаратов перестали работать.
Щиты ограничены в применении максимальной силой тока отходящих линий. Для линий с незначительной нагрузкой (освещение, штепсельные розетки) необходим ток в 16 А, при большой нагрузке (кондиционеры, кухонные электроплиты) нужен ток в 25 А. Допускается электрическое сопротивление изоляции — 10 МОм.
Условный электрический ток короткого замыкания для правильной работы аппаратов защиты отходящих линий не должен превышать 10 кА.

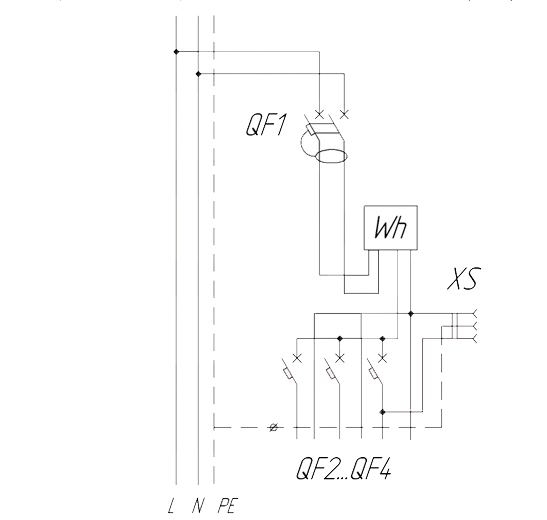

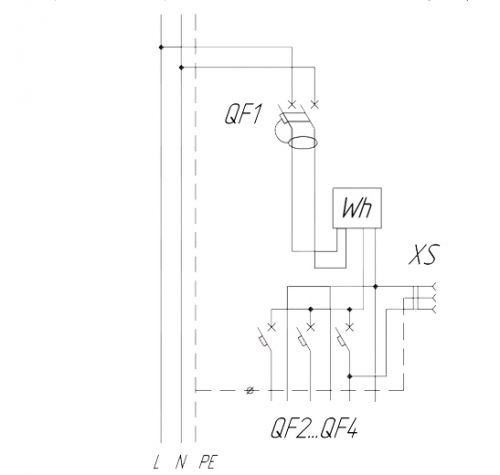

Принципиальная электрическая схема щита ЩК выглядит так:
