Кабель NYM силовой медный
Область применения
Кабельная продукция NYM получила широкое распространение. Эти проводники применяются для стационарного монтажа осветительных и силовых линий. Используются на промышленных объектах, а также в быту, распределяя электричество и питая электроприборы Подходят для зданий, в которых к пожаробезопасности предъявляются повышенные требования, в том числе касающиеся негорючести и малодымности проводки. Могут эксплуатироваться в сухих и влажных помещениях, в блоках и на специальных эстакадах.
Не рекомендуется прокладывать конструкцию на открытой площадке, так как эти изделия не защищены от воздействия УФ-лучей. Несмотря на это и на то, что кабель NYM по цене выходит дороже аналогов других марок, он очень популярен у электромонтажников, так как с ним удобно работать.

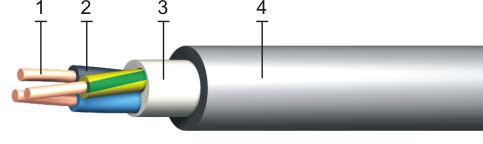

Устройство
Изделие содержит однопроволочные или многопроволочные медные жилы. Изоляция предусмотрена тройная:
- первый слой — ПВХ пластикат;
- промежуточный слой из мелонаполненной резины, придающая изделию гибкость и легкую удаляемость при зачистке;
- наружный слой из негорючего ПВХ пластика.
Слои и материал изоляции расположены таким образом, что делают конструкцию легкой, надежной и удобной в прокладке.
Технические и эксплуатационные характеристики
- Широкий температурный интервал эксплуатации — от –30 до +50℃. Однако монтаж конструкции должен производиться при температуре выше 15 градусов со знаком «минус».
- Радиус изгиба должен быть равен 7,5 наружного диаметра.
- Срок службы составляет от 30 лет.
- Гарантия производителя действует в течение 5 лет.
|
Число жил/ сечение мм2 |
Наружный диаметр,мм |
Масса кабеля, кг,км |
Диаметр токопроводящей жилы,мм |
Диаметр изолированной жилы,мм |
Максимальное электрическое сопротивление токопроводящей жилы постоянному току (при +20°С), ом/км |
Электрическое сопротивление изоляции постоянному току (при t° жилы +70°С), мом/км |
|
1х4 |
6,6 |
85 |
2,24 |
3,84 |
4,61 |
0,0087 |
|
1х6 |
7,1 |
108 |
2,74 |
4,34 |
3,08 |
0,0074 |
|
1х10 |
8,4 |
160 |
3,55 |
5,55 |
1,83 |
0,0072 |
|
1х16 |
9,9 |
235 |
5,10 |
7,10 |
1,15 |
0,0053 |
|
2х1,5 |
8,2 |
110 |
1,35 |
2,56 |
21,1 |
0,010 |
|
2х2,5 |
9,4 |
150 |
1,74 |
3,14 |
7,41 |
0,0094 |
|
2х4 |
11,3 |
230 |
2,24 |
3,84 |
4,61 |
0,0087 |
|
2х6 |
12,3 |
290 |
2,74 |
4,34 |
3,08 |
0,0074 |
|
2х10 |
15,5 |
470 |
3,55 |
5,55 |
1,83 |
0,0072 |
|
2х16 |
18,6 |
720 |
5,10 |
7,10 |
1,15 |
0,0053 |
|
2х25 |
22,4 |
1055 |
6,42 |
8,82 |
0,727 |
0,0051 |
|
2х35 |
25,5 |
1400 |
7,56 |
7,10 |
0,524 |
0,0045 |
|
3х1,5 |
8,6 |
125 |
1,35 |
2,56 |
12,1 |
0,010 |
|
3х2,5 |
9,9 |
175 |
1,74 |
3,14 |
7,41 |
0,0094 |
|
3х4 |
11,9 |
270 |
2,24 |
3,84 |
4,61 |
0,0087 |
|
3х6 |
13,3 |
365 |
2,74 |
4,34 |
3,08 |
0,0074 |
|
3х10 |
16,3 |
570 |
3,55 |
5,55 |
1,83 |
0,0072 |
|
3х16 |
20,1 |
884 |
5,10 |
7,10 |
1,15 |
0,0053 |
|
3х25 |
24,2 |
1327 |
6,42 |
8,82 |
0,727 |
0,0051 |
|
3х35 |
27,0 |
1737 |
7,56 |
9,96 |
0,524 |
0,0045 |
|
4х1,5 |
9,3 |
150 |
1,35 |
2,56 |
12,1 |
0,010 |
|
4х2,5 |
10,7 |
210 |
1,74 |
3,14 |
7,41 |
0,0094 |
|
4х4 |
13,3 |
340 |
2,24 |
3,84 |
4,61 |
0,0087 |
|
4х6 |
14,9 |
460 |
2,74 |
4,34 |
3,08 |
0,0074 |
|
4х10 |
17,8 |
700 |
3,55 |
5,55 |
1,83 |
0,0072 |
|
4х16 |
21,9 |
1083 |
5,10 |
7,10 |
1,15 |
0,0053 |
|
4х25 |
26,9 |
1666 |
6,42 |
8,82 |
0,727 |
0,0051 |
|
4х35 |
29,6 |
2148 |
7,56 |
9,96 |
0,524 |
0,0045 |
|
5х1,5 |
10,0 |
180 |
1,35 |
2,56 |
12,1 |
0,010 |
|
5х2,5 |
11,6 |
250 |
1,74 |
3,14 |
7,41 |
0,0094 |
|
5х4 |
14,8 |
420 |
2,24 |
3,84 |
4,61 |
0,0087 |
|
5х6 |
16,1 |
540 |
2,74 |
4,34 |
3,08 |
0,0074 |
|
5х10 |
19,4 |
830 |
3,55 |
5,55 |
1,83 |
0,0072 |
|
5х16 |
24,4 |
1319 |
5,10 |
7,10 |
1,15 |
0,0053 |
|
5х25 |
29,4 |
1994 |
6,42 |
8,82 |
0,727 |
0,0051 |
|
5х35 |
32,9 |
2620 |
7,56 |
9,96 |
0,524 |
0,0045 |
Купить NYM на выгодных условиях можно в компании «Хэлмет». Предлагаем широкий выбор этих изделий надежных производителей. Осуществляем доставку товара по указанному вами адресу. Большая часть предлагаемой продукции всегда в наличии есть на нашем складе в Перми.
Купить кабель NYM у нас — просто. Заполните форму на сайте или закажите обратный звонок. С вами свяжется эксперт, который ответит на возникшие вопросы и поможет сделать правильный выбор.
 |
 |
