Кабель силовой медный ВВГ
Область применения
Кабель ВВГ широко используется при подключении техники, приборов и оборудования в быту или промышленности к электросетям с переменным напряжением до 1 кВ. Он является самым востребованным среди подобной продукции, которая предназначена для освещения и питания в стационарных кабельных сооружениях и внутри зданий. Прокладывать его можно в любых помещениях или на открытом воздухе.
Эти изделия можно использовать в помещениях, где есть риск возгорания или возникновения взрыва, так как они не распространяют горения. Не рекомендуется прокладывать конструкции с ВВГ под землей.

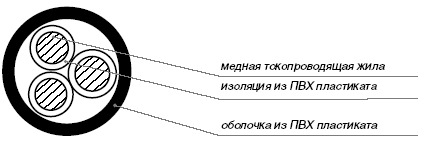

Устройство
Проводник состоит из медной жилы, которая может включать в себя одну или несколько проволок. Изоляция выполнена из ПВХ. В конструкции из нескольких жил все они скручены. Оболочка также изготовлена из ПВХ.
Технические и эксплуатационные характеристики
Если вы решили купить кабель ВВГ, по цене и ее соотношению с характеристиками проводника это оптимальный вариант. Изделие имеет следующие характеристики:
- Эксплуатация возможна в широком температурном диапазоне: от –50 до +50℃.
- Монтаж должен производиться при температуре не ниже 15℃ со знаком «минус».
- Радиус изгиба должен соответствовать минимум 7,5 диаметра для многожильного и 10 для одножильного исполнения.
- Срок использования составляет минимум 30 лет.
- Гарантия производителя действует в течение 5 лет.
| Число жил и номинальное сечение кабеля ВВГ, мм2 | Наружный диаметр кабеля ВВГ, мм | Масса 1 км кабеля ВВГ, кг | ||
| 660 В | 1000 В | 660 В< | 1000 В | |
| Кабель ВВГ с круглыми жилами | ||||
| 1 x 1.5 | 5.0 | 5.4 | 39 | 44 |
| 1 x 2.5 | 5.4 | 5.8 | 50 | 55 |
| 1 x 4 | 6.0 | 6.6 | 70 | 78 |
| 1 x 6 | 6.5 | 7.1 | 91 | 99 |
| 1 x 10 | 7.8 | 8.0 | 140 | 143 |
| 1 x 16 | 9.9 | 10.1 | 224 | 229 |
| 1 x 25 | 11.0 | 11.2 | 321 | 327 |
| 1 x 35 | 12.0 | 12.2 | 418 | 423 |
| 1 x 50 | 13.5 | 13.7 | 550 | 556 |
| 1 x 70 | 15.2 | 765 | ||
| 1 x 95 | 17.3 | 1028 | ||
| 1 x 120 | 19.2 | 1279 | ||
| 1 x 150 | 22.2 | 1595 | ||
| 1 x 185 | 24.7 | 1993 | ||
| 1 x 240 | 27.7 | 2573 | ||
| 1 x 300 | 31.0 | 3218 | ||
| 2 x 1.5 | 7.6 | 8.4 | 72 | 81 |
| 2 x 2.5 | 8.3 | 9.7 | 94 | 117 |
| 2 x 4 | 10.3 | 11.5 | 147 | 165 |
| 2 x 6 | 11.3 | 12.5 | 191 | 210 |
| 2 x 10 | 13.7 | 14.1 | 293 | 300 |
| 2 x 16 | 16.7 | 16.7 | 442 | 449 |
| 2 x 25 | 19.4 | 19.8 | 657 | 667 |
| 2 x 35 | 21.4 | 21.8 | 854 | 865 |
| 2 x 50 | 24.8 | 25.2 | 1146 | 1160 |
| 2 x 70 | 28.2 | 1587 | ||
| 2 x 95 | 32.4 | 2127 | ||
| 2 x 120 | 35.8 | 2638 | ||
| 2 x 150 | 41.8 | 3288 | ||
| 2 x 2.5 + 1 x 1.5 | 9.4 | 10.3 | 128 | 141 |
| 3 x 1.5 | 8.0 | 9.5 | 93 | 117 |
| 3 x 2.5 | 9.4 | 10.3 | 137 | 151 |
| 3 x 4 | 10.8 | 12.1 | 194 | 218 |
| 3 x 6 | 11.9 | 13.2 | 257 | 282 |
| 3 x 10 | 14.5 | 14.9 | 403 | 413 |
| 3 x 16 | 17.8 | 17.8 | 619 | 628 |
| 3 x 25 | 20.6 | 21.0 | 926 | 941 |
| 3 x 35 | 22.7 | 23.2 | 1203 | 1232 |
| 3 x 50 | 26.4 | 26.8 | 1635 | 1653 |
| 3 x 1.5 + 1 x 1 | 9.3 | 10.2 | 123 | 138 |
| 3 x 2.5 + 1 x 1.5 | 10.2 | 11.1 | 161 | 178 |
| 3 x 4 + 1 x 2.5 | 11.8 | 12.8 | 229 | 253 |
| 3 x 6 + 1 x 2.5 | 12.5 | 13.9 | 289 | 318 |
| 3 x 6 + 1 x 4 | 13.0 | 14.4 | 308 | 339 |
| 3 x 10 + 1 x 4 | 14.9 | 15.8 | 450 | 468 |
| 3 x 10 + 1 x 6 | 15.4 | 16.4 | 471 | 490 |
| 3 x 16 + 1 x 6 | 18.7 | 18.7 | 702 | 717 |
| 3 x 16 + 1 x 10 | 19.3 | 19.3 | 749 | 761 |
| 3 x 25 + 1 x 10 | 21.2 | 21.7 | 1037 | 1054 |
| 3 x 25 + 1 x 16 | 22.7 | 23.2 | 1112 | 1130 |
| 3 x 35 + 1 x 16 | 24.6 | 25.1 | 1418 | 1438 |
| 3 x 50 + 1 x 16 | 27.2 | 27.7 | 1811 | 1833 |
| 3 x 50 + 1 x 25 | 28.1 | 28.5 | 1909 | 1932 |
| 3 x 70 + 1 x 25 | 31.0 | 2557 | ||
| 3 x 95 + 1 x 35 | 36.1 | 3476 | ||
| 3 x 120 + 1 x 35 | 39.9 | 4188 | ||
| 3 x 150 + 1 x 50 | 46.6 | 5307 | ||
| 4 x 1.5 | 9.3 | 10.2 | 128 | 143 |
| 4 x 2.5 | 10.2 | 11.1 | 170 | 187 |
| 4 x 4 | 11.8 | 13.2 | 244 | 274 |
| 4 x 6 | 13.0 | 14.4 | 326 | 358 |
| 4 x 10 | 15.9 | 16.4 | 518 | 530 |
| 4 x 16 | 20.0 | 20.4 | 818 | 835 |
| 4 x 25 | 22.7 | 23.2 | 1203 | 1222 |
| 4 x 35 | 25.5 | 26.0 | 1607 | 1629 |
| 4 x 50 | 29.1 | 29.6 | 2133 | 2157 |
| Кабель ВВГ с секторными жилами | ||||
| 3 x 50 | 29.6 | 1739 | ||
| 3 x 70 | 32.4 | 2349 | ||
| 3 x 95 | 36.0 | 3170 | ||
| 3 x 120 | 38.5 | 3894 | ||
| 3 x 150 | 41.1 | 4748 | ||
| 3 x 185 | 44.7 | 5850 | ||
| 3 x 240 | 49.1 | 7565 | ||
| 3 x 50 + 1 x 25 | 29.2 | 1985 | ||
| 3 x 70 + 1 x 35 | 32.2 | 2687 | ||
| 3 x 95 + 1 x 50 | 36.5 | 3638 | ||
| 3 x 120 + 1 x 70 | 39.4 | 4568 | ||
| 3 x 150 + 1 x 70 | 42.5 | 5426 | ||
| 3 x 185 + 1 x 95 | 46.7 | 6789 | ||
| 3 x 240 + 1 x 120 | 52.1 | 8740 | ||
| 4 x 50 | 30.1 | 2226 | ||
| 4 x 70 | 33.2 | 3035 | ||
| 4 x 95 | 37.5 | 4114 | ||
| 4 x 120 | 40.4 | 5077 | ||
| 4 x 150 | 43.7 | 6214 | ||
| 4 x 185 | 47.9 | 7667 | ||
| 4 x 240 | 53.5 | 9952 | ||
Нужен качественный кабель ВВГ в Перми? Обращайтесь в компанию «Хэлмет». Предлагаем большой выбор кабельно-проводниковой продукции известных производителей. Гарантируем доступную стоимость и высокий уровень обслуживания. Львиная доля предлагаемой продукции всегда есть в наличии на нашем складе в Перми. При возникновении у вас вопросов по ассортименту наши эксперты с удовольствием ответят на них и помогут определиться с выбором.
Чтобы кабель силовой ВВГ купить по цене, соответствующей его характеристикам, оставьте заявку на нашем сайте.
 |
 |
